ELEPHANT象印C-21手拉葫蘆產品介紹
◆ ELEPHANT象印C-21手拉葫蘆符合國際標準,安全可靠,經久耐用
◆ ELEPHANT象印C-21手拉葫蘆性能好、維修簡便,體積小、攜帶方便
◆ ELEPHANT象印C-21手拉葫蘆韌性大,手拉力小、機件強度高
◆ ELEPHANT象印C-21手拉葫蘆結構先進、外形美觀,適合無電源地區起吊貨物

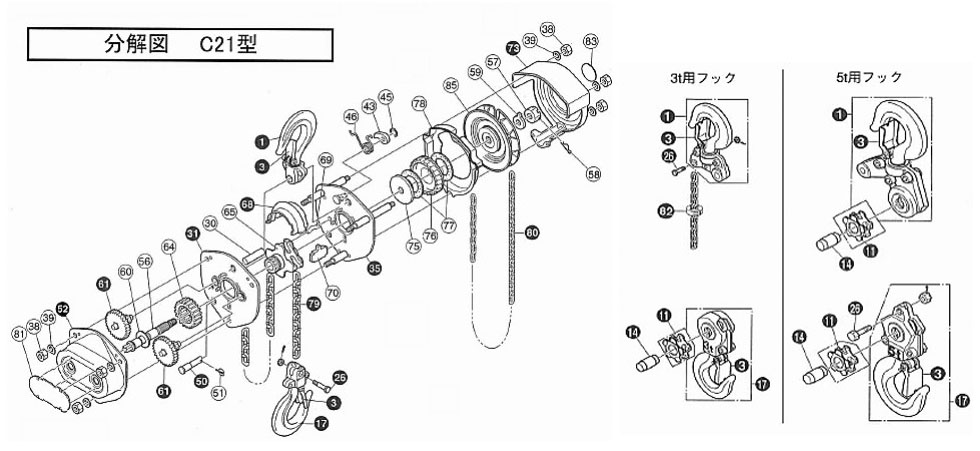

ELEPHANT象印C-21手拉葫蘆結構原理
★ ELEPHANT象印C-21手拉葫蘆作為升級版的定滑輪,完全繼承了定滑輪的優點,同時采用反向逆止剎車的減速器和鏈條滑
輪組的結合,對稱排列二級正齒輪轉動結構,簡單、耐用。
★ ELEPHANT象印C-21手拉葫蘆通過拽動手動鏈條、手鏈輪轉動,將摩擦片棘輪、制動器座壓成一體共同旋轉,齒長軸便轉
動片齒輪、齒短軸和花鍵孔齒輪。這樣,裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條,從而平穩地提升重物。采用棘輪摩
擦片式單向制動器,在載荷下能自行制動,棘爪在彈簧的作用下與棘輪嚙合,制動器安全工作。

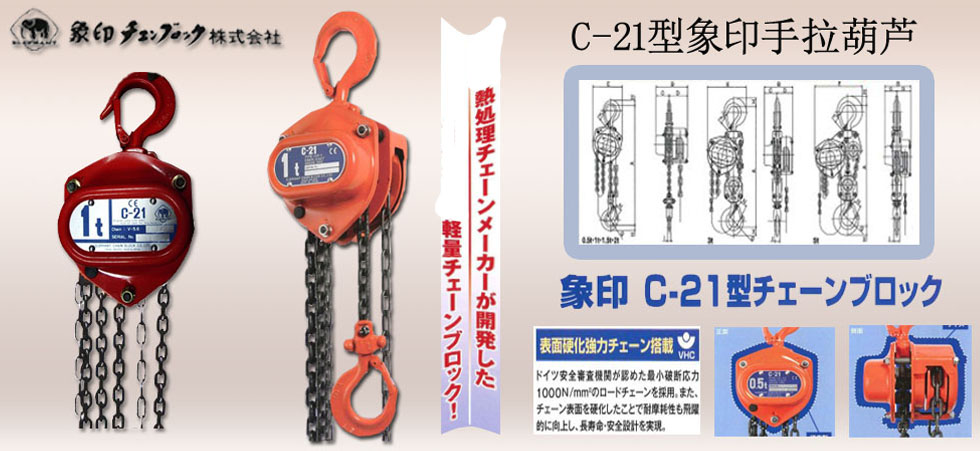

ELEPHANT象印C-21手拉葫蘆實物圖
ELEPHANT象印C-21手拉葫蘆技術參數:
型號 ? | 額定載荷 ? | 標準揚程 ? | 試驗載荷 ? | 吊鉤間距離小至A(mm) ? | 提升平均手動力 ? | 載重鏈 | 手鎖 | 自重 ? |
根數 | 線徑*節距 | |||||||
C21—0.5 | 0.5 | 2.5 | 150% | 275 | 26 | 1 | 4.5*23.0 | 6.2 |
C21—1 | 1 | 2.5 | 150% | 310 | 32 | 1 | 4.5*23.0 | 9.5 |
C21—1.5 | 1.5 | 2.5 | 150% | 340 | 33 | 1 | 4.5*23.0 | 11.7 |
C21—2 | 2 | 3 | 150% | 380 | 33 | 1 | 4.5*23.0 | 17.0 |
C21—3 | 3 | 3 | 150% | 480 | 38 | 2 | 4.5*23.0 | 20.0 |
C21—5 | 5 | 3 | 150% | 555 | 34 | 3 | 4.5*23.0 | 35.5 |

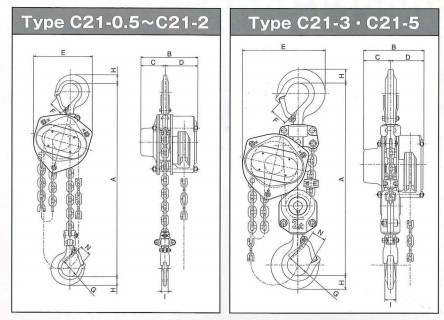

ELEPHANT象印C-21手拉葫蘆尺寸參數
C21—0.5 | A | B | C | D | E | F | G | H | I | N |
C21—1 | 275 | 131 | 54 | 77 | 121 | 30 | 36 | 16 | 13 | 24 |
C21—1.5 | 310 | 143 | 61 | 82 | 148 | 34 | 43 | 22 | 16 | 29 |
C21—2 | 340 | 152 | 68 | 84 | 168 | 35 | 43 | 26 | 21 | 30 |
C21—3 | 380 | 164 | 75 | 89 | 193 | 43 | 53 | 29 | 22 | 34 |
C21—5 | 480 | 152 | 68 | 84 | 209 | 43 | 53 | 35 | 28 | 36 |
C21—0.5 | 555 | 164 | 75 | 89 | 297 | 58 | 70 | 46 | 34 | 45 |
提示:ELEPHANT象印C-21手拉葫蘆產品不斷升級,當外形與參數變更時,均以實物為準,恕不另行通知。
